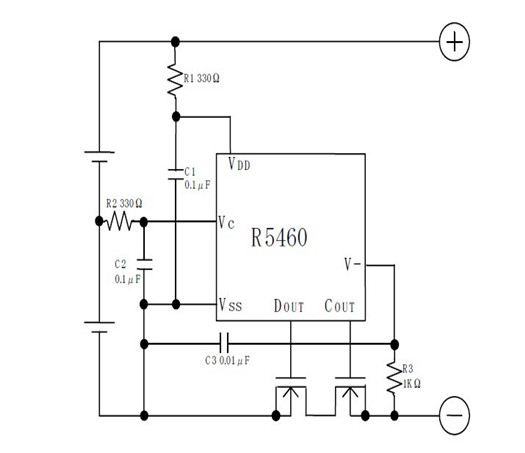

Dual Protection R5460 Typical Applications
Add date:10/9/2013 11:39:22 AM


应用提示
R1，R2，C1 和C2 被用来稳定R5460xxxxx 的电源电压。推荐R1 和R2 值要小于1kΩ。
因为有导通电流经R1 和R2 流入R5460xxxxx，所以R1 和R2 越大，检测电压偏移越大，这会引起
某些检测误差。
如果R3 的值设定得太大，通过连接充电器来解除过放电保护的方法就有可能失效。推荐R3 值要小
于等于3kΩ。
为了能稳定电路工作，C1，C2 和C3 的值应该大于等于0.01μF。
R1 和R3 还能起到限流作用，用于保护R5460xxxxx 和电池组，以避免反向充电或者充电器充电电
压过大引起的损害。但是如果R1 和R3 的值太小，R5460xxxxxx 的功耗将会超过额定功耗值。因此，
“R1+R3”的总阻值应该大于等于1kΩ。
上述连接例及参数并不能作为保证电路工作的依据。电路的性能很大程度上取决于印刷电路板的版
图设计和外部元器件。请在实际的应用电路上进行充分的实测后再选定外部器件的参数。
请不要在保护IC 和外部器件上施加超过最大额定值的过大电压和过大电流。
对于不是完全包含在Ricoh 产品内部的任何电路的使用，Ricoh 恕不负责。
虽然本公司一向致力于提高品质与可靠性，但是半导体产品有可能按一定概率发生故障。为防止因
故障而产生人身事故、火灾事故、社会损害等，请充分留意冗余设计、火势蔓延对策设计、防止误动作
设计等安全设计。对于因错误使用或不当使用引起的损害等，本公司恕不负责，敬请谅解。
