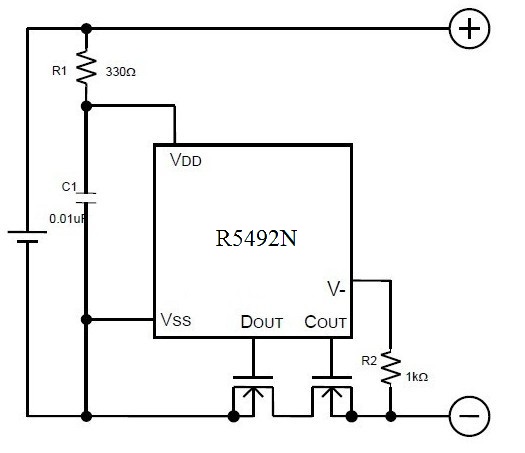

单节保护R5492典型应用

日期:12/8/2015 5:04:52 PM


R5492系统是R5478系列的更新,是在R5478的基础上增加了充电过电流保护功能,其它功能都跟R5478一一对应。

应用提示

R1 和C1 被用来稳定R5492xxxxxx 的电源电压。推荐R1值要小于1kΩ 。因为有导通电流经R1 流入
R5492xxxxxx,所以R1越大,检测电压越大,这可能会引起某些检测误差。
为了能稳定电路工作,C1值应该大于0.001μF小于0.01μF。具体的电容值选定需要详尽的测试。
R1和R2还能起到限流作用,用于保护R5492xxxxxx和电池,以避免反向充电或者充电器充电电压过大引起的
损害。但是如果R1和R2的值太小,R5492xxxxxx的功耗将会超过额定功耗值。因此,“R1+R2”的总阻值应该
大于等于1kΩ。
另一方面,如果R2 的值设定得太大,通过连接充电器来解除过放电保护的方法就有可能失效。推荐R2 值要
小于等于10 kΩ。
上述连接例及参数并不能作为保证电路工作的依据,请在实际的应用电路上进行充分的实测后再选定外部器
件的参数。.
请不要在保护IC 和外部器件上施加超过最大额定值的过大电压和过大电流。
