R5442L FET检流,低检测电压
日期:12/28/2018 10:56:08 AM

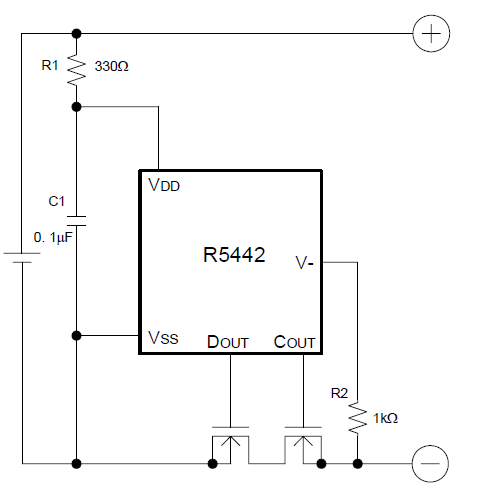

参考电路图:

・检测范围和精度@25℃

    过充保护 - VDET1   : ±15mV   ,   4.1V to 4.5V

    过放保护 - VDET2   : ±35mV   ,   2.0V to 3.0V

    放电过流 - VDET3   : ±5mV   ,   0.02V  to 0.30V

    充电过流 - VDET4   : ±5mV   ,   -0.30V  to -0.02V

    短路保护 - Vshort  : ±50mV   ,   0.2V  to  0.5V

・延时选择(金属掩膜选项)

    - tVdet1     :0.25s , 1.0s , 1.2s , 5s

    - tVdet2     :20ms , 24ms , 96ms , 128ms , 142ms

    - tVdet3     :6ms , 8ms , 12ms , 16ms , 20ms , 48ms

    - tVdet4     :4ms , 6ms , 8ms , 17ms

    - tShort     :300us

・可选择的功能(金属掩膜选项)

    -VDET1 , VDET2  自恢复/ 自锁

    -0V Charge             允许/禁止

・封装 DFN1814-6

*红色字体: 默认参数值
