单节保护高精度R5487&97典型应用
日期:7/28/2015 3:51:19 PM


应用提示

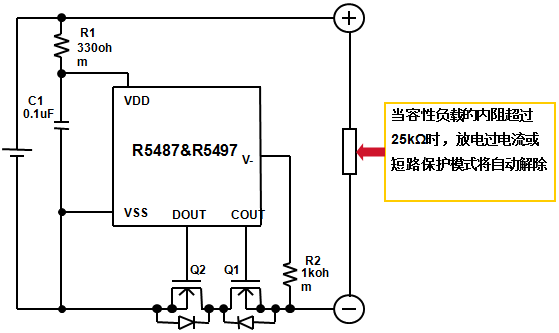

R1和C1被用来稳定R5487产品的电源电压。推荐R1值要小于1kΩ。因为有导通电流经R1流入R5487/97,所以R1越大,检测电压值就变得越大,这可能会引起某些检测误差。为了能稳定电路工作,C1值应该大于0.01 μF。具体的电容值选定需要详尽的测试。

R2的选值限定在1kΩ。R1和R2还能起到限流作用,用于保护R5487和电池,以避免反向充电或者充电器充电电压过大引起的损害。但是如果R1和R2的值太小, R5487的功耗将会超过额定功耗值。因此,“R1+R2”的总阻值应该大于1kΩ。
      放电过电流自动解除动作保证的条件:负载的阻抗从放电过电流或者短路状态恢复到25 kΩ以上(VDD≧3.0V)。

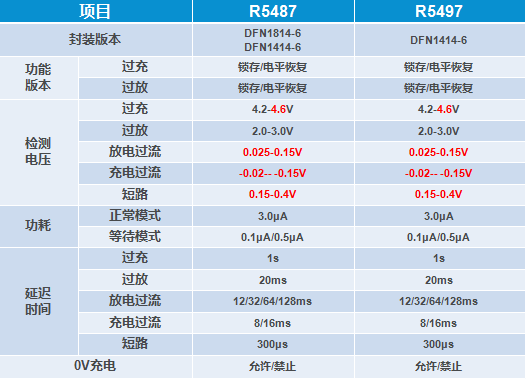

R5487/97L是高电压高精度IC,最典型的为放电过电流的检测精度,VREL3<50mv ±5mv;VREL3>50mv ±10%。相关性能如下:
